功能特點
●可安裝在戶內及戶外。
●采用框架式結構，固定投切，或自動投切。
直接在變電所即可操作電容柜投切。
●戶外框架式電容成套：由串聯電抗器，進線架和電容器架構成，空心電抗一般為三相疊裝或三相平放。
●進線架內包括高壓隔離開關，放電線圈及避雷器，電容器架一般為二層一排布置，容量特別大可采用二排二層布置，進線架與電容架構并列，高度深度一致，每臺電容均配裝外熔斷器，電容架構門可以是網欄門也可以是帶觀察窗的鋼門。電抗器必須用網欄圍住。

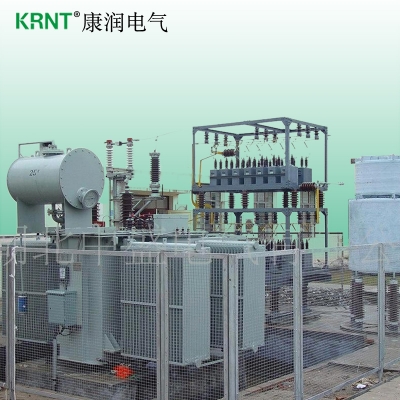

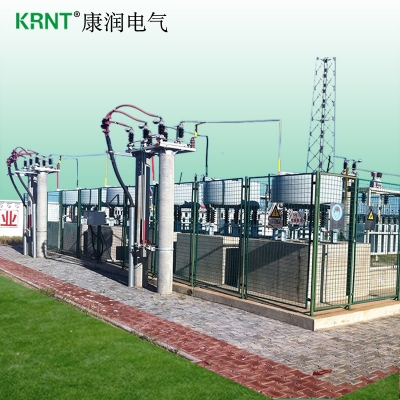

●戶外框架式：由GW4-12D高壓隔離開關進線，開關安裝在平臺上。隔離開關后是電抗器，一般為三相疊裝，容量很大時可分相安裝，相應電容也是分相安裝。電容器單臺容量50~500kvar時電容框架為單排或雙排三層布置，避雷器，放電線圈安裝在架構上：200kvar及以上電容一般用單排或雙排二層布置：當容量特別大時，電容可分相布置，每相為二排一層布置，避雷器，放電線圈置于框架頂部。整套裝置四周用不低于2米的網欄圍住，網欄門至少應有一扇活門以利巡視和檢修。
●35KV裝置均為戶外框架式，電容，電抗均為分相布置。電容架構由35KV高壓絕緣子支撐與地絕緣。電容為二排一層布置。避雷器安裝在電抗器附近，放電線圈在架構靠中性點處安裝。35KV電源引至GW4-35D隔離開關上端，開關安裝在平臺上。整套裝置四周用不低于2米的網欄門圍住，網欄門至少應有一扇活門以利巡視和檢修。
性能特點
1.該裝置允許在工頻1.1倍額定電壓下長期運行。
2.該裝置允許在由于過電壓和高次諧波造成的1.3倍額定電流的穩態過電流下連續運行。
3.該裝置可以將電容器投入運行瞬間產生的涌流限制在電容器組額定電流的20倍以下。
4.根據配電系統情況，可配置不同的電抗率的電抗器來抑制諧波和合閘涌流。
5.采用先進工藝和全膜介質的高壓電力電容器，具有可靠性高、壽命長、損耗小、運行溫升低等特點，并且還具有放電起始電壓高和密封性能好等特點。
6.具有完善的電容器保護功能，單臺電容器短路保護采用高壓噴逐式熔斷器；并根據接線方式的不同，電容器組設有開口三角不平衡電壓、中性點不平衡電流等繼電保護。
7.電容器實測總?cè)萘颗c各電容器額定值總和之差不超過+10%--0，各相電容偏差不超過5%。
技術參數
系統額定電壓：6~35KV
額定頻率：50~60Hz
額定容量：150~10000kvar（10KV及以下），500~20000kvar（35KV）
